AIRTECHNIC GIGABOX GBD 400/4/4 T120 Φυγοκεντρικός Ανεμιστήρας εντός Κιβωτίου, 400V

Cod: GBD 400/4/4 T120 Mod: 05773

Κινητήρας 2 Ταχυτήτων με Κατηγορία Προστασίας IP54, σύνδεση Υ/Δ, Κατάλληλος για Λειτουργία σε Θερμοκρασία έως +120°C
Ισχύς: 0,29/0,48 kW / 400V / 3~ / 50Hz
Διάμετρος: 400 mm
Εξωτερικές Διαστάσεις (Π x Β x Υ): ~ 1200x740x700 mm
Παροχή Αέρα: max 4.010 / 4.870 m³/h (free blowing)
Στροφές: 975 / 1.255 rpm
Ηχητική Πίεση (στα 4m): 40 dB(A)
Βάρος: 62 kg

Ειδικά χαρακτηριστικά της σειράς GB T120

Σχεδιασμένο για την παροχή μολυσμένου, υγρού και θερμού αέρα έως max. +120°C.
Ο κινητήρας βρίσκεται εκτός της ροής του αέρα.
Θερμομονωμένο χώρισμα μεταξύ κινητήρα και πτερωτής, κατασκευασμένο από γαλβανισμένο χαλυβδοέλασμα, με μη εύφλεκτο ορυκτοβάμβακα πάχους 20 mm.
Πλήρης μονάδα κινητήρα- πτερωτής μπορεί να αφαιρεθεί χωρίς αποσυναρμολόγηση των εξαρτημάτων του συστήματος.
Κάλυμμα επιθεώρησης με λαβή, που αφαιρείται εύκολα για καθαρισμό και συντήρηση.
Δίσκος συμπυκνωμάτων με αποστράγγιση συμπυκνωμάτων στον βασικό εξοπλισμό. Προβλέπεται οπή για αποστράγγιση βροχής (εξαρτήματα) για εξωτερική εγκατάσταση.

Εγκατάσταση GB T120
Θέση εγκατάστασης με αποστράγγιση συμπυκνωμάτων από κάτω.
Ευέλικτη εγκατάσταση λόγω των τριών πιθανών κατευθύνσεων φυγοκεντρικής εξόδου του εξαρτήματος εξόδου.
Δυνατότητα προστατευμένης εξωτερικής εγκατάστασης με κάλυμμα προστασίας από τις καιρικές συνθήκες και γρίλια (αξεσουάρ).

Περίβλημα
Αυτοφερόμενη κατασκευή πλαισίου από κοίλα προφίλ αλουμινίου. Πλευρικά πάνελ διπλού τοιχώματος, πάχους 20 mm, από γαλβανισμένο χαλυβδοέλασμα, ηχομονωμένα και θερμομονωμένα με επένδυση από μη εύφλεκτο ορυκτοβάμβακα.
Ακροφύσιο στην πλευρά εισόδου για βέλτιστη εισροή καθώς και σύνδεσμοι και εύκαμπτο μανίκι σύνδεσης (για την εκάστοτε μέγιστη επιτρεπόμενη θερμοκρασία ροής αέρα) για σύνδεση με αγωγό. Διαμορφωμένο τμήμα (τετράγωνο έως στρογγυλό) στην πλευρά εξόδου για εκροή χαμηλών απωλειών και εύκαμπτο μανίκι σύνδεσης για την αποφυγή μετάδοσης θορύβου από τη δομή.
Απλή τοποθέτηση με τυποποιημένο γάντζο γερανού.

Πτερωτή
Φυγοκεντρική πτερωτή ελεύθερης λειτουργίας υψηλής απόδοσης με πλαστικά πτερύγια καμπυλωτά προς τα πίσω (πτερωτές αλουμινίου για GB T120), με απευθείας κίνηση. Ενεργειακά αποδοτική με χαμηλή εκπομπή θορύβου. Δυναμική ζυγοστάθμιση μαζί με τον κινητήρα σύμφωνα με το DIN ISO 21940-11 - βαθμός ποιότητας 2,5.

Drive
Μέσω κινητήρα εξωτερικού δρομέα χωρίς συντήρηση, ρυθμιζόμενης ταχύτητας ή κινητήρα προτύπου IEC στην κατηγορία προστασίας IP54. Τοποθετημένος με ρουλεμάν, χωρίς ραδιοφωνικές παρεμβολές. B Ηλεκτρική σύνδεση Τυποποιημένο κουτί ακροδεκτών (IP54) στον κινητήρα- στην πλάκα στήριξης του κινητήρα για GB T120.

Προστασία κινητήρα
Με εξωτερικές θερμικές επαφές στο μπλοκ ακροδεκτών, οι οποίες πρέπει να συνδεθούν με τον διακόπτη προστασίας του κινητήρα.

Έλεγχος ισχύος

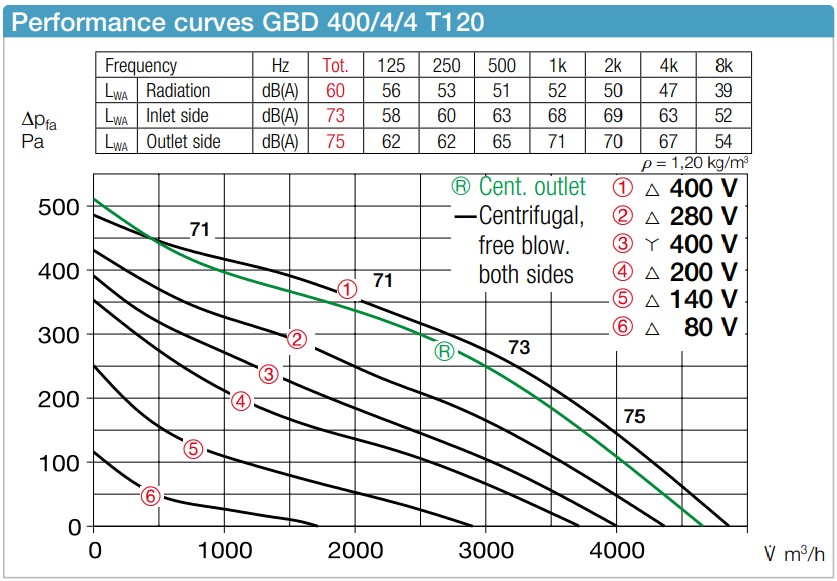

Όλοι οι τύποι μπορούν να ελέγχουν την ταχύτητα με μείωση της τάσης μέσω μετασχηματιστή (εξαρτήματα). Οι τύποι 3~ μπορούν επίσης να λειτουργούν σε δύο ταχύτητες με τη χρήση διακόπτη Υ/Δ ή διακόπτη προστασίας κινητήρα M4. Τα επίπεδα απόδοσης φαίνονται στο διάγραμμα απόδοσης.

Θόρυβος
Το συνολικό επίπεδο και το εύρος καθορίζονται πάνω από το διάγραμμα επιδόσεων για:

Ηχητική ισχύς ακτινοβολούμενης περίπτωσης
Ηχητική ισχύς από την πλευρά εισόδου
Ηχητική ισχύς από την πλευρά εξόδου

Η στάθμη της ηχητικής ισχύος από την πλευρά εισόδου καθορίζεται επίσης πάνω από την ονομαστική καμπύλη απόδοσης στο διάγραμμα επιδόσεων. B Ο θόρυβος που εκπέμπεται από την περίπτωση ως ηχητική πίεση στα 4 m (συνθήκες ελεύθερου πεδίου) καθορίζεται επίσης στον πίνακα τύπου.

Brochures

AIRTECHNIC-GIGABOX-datasheet.pdf
